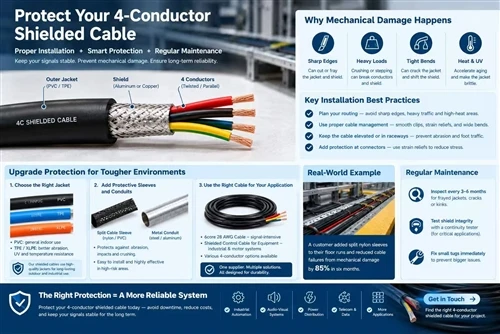

産業オートメーション、オーディオビジュアル システム、または配電を扱っている場合は、4芯シールドケーブルおそらくあなたのセットアップで主力となるでしょう。これらのケーブルは、センサー、モーター、オーディオ ミキサーなどのデバイスにとって重要な機能である電磁干渉 (EMI) をブロックしながら、低電圧信号または小さな電力負荷を伝送できるように設計されています。しかし、その繊細な構造、特に薄い銅シールドと狭い間隔の導体により、機械的損傷に対して非常に脆弱になります。私はシールド ケーブルのサプライヤーとして、この状況を何百回も見てきました。配線がつまったり、外側のジャケットが擦り切れたり、コネクタが引っ張られたりすると、完全に機能するケーブルが信号を中断する頭痛の種に変わる可能性があります。
今日は、4 芯シールド ケーブルを物理的危害から保護する科学を、ほとんどのアプリケーションに適用できる実用的で実行可能な手順とともに詳しく説明します。インストールのベスト プラクティスから、耐久性を高める製品のアップグレードに加え、これを正しく行うことでコストのかかるダウンタイムを回避したお客様から学んだ現実の教訓まで、あらゆるものを取り上げます。
最初に: 4 芯ケーブルが危険にさらされている理由を理解する
まずは、4 芯シールド ケーブルの構造 (したがって損傷を受けやすい構造) を簡単に見ていきましょう。ほとんどの標準モデルには、柔軟なアルミニウムまたは銅のシールドで包まれた 4 本のツイストまたは平行の内部導体と、プラスチックの外側ジャケットが備わっています。シールドは EMI をブロックするためにありますが、最も弱い部分でもあります。鋭利な刃や強い挟み込みによってシールドが破れ、信号が干渉を受けやすくなる可能性があります。外側のジャケットは通常、PVC または熱可塑性エラストマー (TPE) で作られており、軽度の摩耗に耐えるように設計されていますが、金属の端に常にこすったり、踏まれたり、重機で押しつぶされたりする場合には太刀打ちできません。
これを大きなケーブルと比較してください。10芯シールドケーブル、外側のジャケットが厚くなり、導体間の構造上のスペースが増えます。小型の 4 芯ケーブルは、多くの場合、よりコンパクトで柔軟性があり、狭いスペースに最適ですが、衝撃に耐えるための余分な嵩がありません。そのため、保護戦略はそのサイズと構造に合わせて特別に調整する必要があります。
スマートにインストール: 開始前に損傷を回避
私が目にする顧客の最大の間違いは、ケーブルの設置を後付けのように扱うことです。計画なしに 4 芯シールド ケーブルを壁を通して、作業場の床を横切って、またはラックの後ろに配線すると、損傷が発生します。最大の違いを生むインストール手順は次のとおりです。
1. 危険を回避するためのルートを計画する
これは簡単に思えますが、機械的損傷を防ぐ最も効果的な方法です。ケーブルを引く前にケーブル経路をマッピングし、次のような領域を避けます。
- 鋭利な金属エッジ (ラック レール、機器フレームの切り欠き、パイプの端など)
- 人の往来や機器の移動（フォークリフトの通路やベルトコンベアなど）
- 高温の表面 (時間の経過とともにジャケットが劣化し、脆化や亀裂が生じる可能性があります)
鋭利な端の近くにケーブルを配線する必要がある場合は、保護バリアを追加してください。小さなゴム製グロメットを切り欠きに挿入するだけでも、ケーブルのジャケットが前後に擦れるときにほつれるのを防ぐことができます。オープンフロアでの長距離配線の場合、ケーブル トレイまたは専用のレースウェイを使用すると、ケーブルがコンクリートの上を引きずられたり踏まれたりすることなく、高い位置に保たれ、危険が回避されます。
2. 適切なケーブル管理ハードウェアを使用する
ケーブルタイ、クリップ、コネクタは些細なアクセサリのように思えるかもしれませんが、適切なものを選択することで、導体とシールドの両方にかかるストレスを防ぐことができます。探すべきものは次のとおりです。
- 滑らかなエッジのケーブル クリップ: 鋭利な金属の歯が付いたクリップは避けてください。たとえ優しく締めたとしても、時間の経過とともに外側のジャケットを切り裂く可能性があります。シールドケーブル用に設計されたプラスチックまたはナイロンのクリップを探してください。アウタージャケットに穴を開けることなくしっかりとグリップし、走行中も常にテンションを保ちます。
- コネクタの張力緩和: ちなみに、ケーブル損傷の 70% はここで発生します。 4 芯シールド ケーブルがデバイス (センサーやオーディオ インターフェイスなど) に接続されている場合、張力緩和クランプがケーブルの内部導体の引っ張りを取り除きます。これがないと、誰かがケーブルを引っ張るたびに応力がシールドと導体に伝わり、破損するまでシールドと導体が弱まってしまいます。重要な用途には、単純な結束バンドの代わりに成型ストレインリリーフを使用してください。より安全で圧力が均等に分散されます。
- 急な曲がりを避ける: 4 芯シールドケーブルなどの柔軟なケーブルには、最小曲げ半径があります (タイプに応じて、通常はケーブルの外径の 5 ～ 10 倍)。それより強く曲げると、外側のジャケットに亀裂が入り、シールドがずれて隙間が生じ、EMI が侵入する可能性があります。角の周りに配線する場合は、ケーブルを無傷に保つために、鋭角ではなく広く緩やかに曲げます。
ハードウェアをアップグレードして耐久性を高める (標準ケーブルでは不十分な場合)
場合によっては、特に製造工場、建設現場、屋外セットアップなどの過酷な環境では、標準的な設置方法だけでは十分ではありません。そこで、適切なケーブルを選択し、追加の保護を追加することが大きな違いを生みます。設置計画と連携して機能する製品オプションについて説明します。
1. 環境に合ったジャケットを選ぶ
外側のジャケットはケーブルの防御の第一線であり、すべてのジャケットが同じように作られているわけではありません。一般的な屋内での使用の場合は PVC で問題ありませんが、屋外、研磨性、または高温環境で使用する場合は、架橋ポリエチレン (XLPE) または TPE 製のジャケットを探してください。これらの材料は、標準的な PVC よりもはるかに優れた耐摩耗性、紫外線、温度変化に対する耐性を備えています。
より小さなゲージのニーズに対応している場合は、以下を確認してください。6コア28AWGケーブル信号集約型アプリケーション向け - 細いより線導体は柔軟性が高く、繰り返しの動きによる疲労を軽減します。特に機器接続の場合、機器用シールド制御ケーブルは、振動や重機との接触に耐えられるよう、より厚いジャケットと追加のシールド層で構築されており、産業用モーターやロボットのセットアップにおける 4 芯ケーブルの保護に最適です。
2. 補助的な保護スリーブと導管を追加します。
リスクの高いエリア (作業場の床を横切るケーブル配線や重機にさらされているケーブルなど) の場合は、ケーブル全体を交換する必要はありません。ケーブルの周囲に保護スリーブまたは導管を追加します。これらの製品は、ケーブルと外部の危険物との間の緩衝材として機能し、既存の配線の周囲に簡単に設置できます。
- 分割ケーブルスリーブ: ナイロンまたは PVC 製で、分割して開くことができるため、コネクタを取り外すことなく 4 芯シールド ケーブル上にスライドさせることができます。摩耗や軽度の衝撃から保護し、少量生産であれば低コストです。
- 金属製コンジット: 激しい粉砕や鋭い衝撃が頻繁に発生するエリア (フォークリフトゾーンなど) では、剛性スチールまたはアルミニウムの導管がゴールドスタンダードです。ケーブルを完全に包み込み、物理的な損傷をほぼすべて防ぎます。ケーブルのジャケットとの摩擦を避けるために、電線管の内壁が滑らかであることを確認してください。必要に応じてライナーを追加してください。
当社の顧客の 1 つは、組み立てラインに 4 芯シールド ケーブルを設置する小規模な電子機器メーカーです。床配線に分割ナイロン スリーブを追加したところ、機械的損傷によるケーブルの故障が 6 か月で 85% 減少しました。小さなアップグレードですが、大きな利益が得られます。
メンテナンス: ダウンタイムが発生する前に損傷を早期に発見します
完璧に取り付けたとしても、特にアクティブな環境では、時間の経過とともにケーブルが摩耗します。定期的なメンテナンスチェックは最後の防衛線であり、複雑である必要はありません。やるべきことは次のとおりです。
- 3 ～ 6 か月ごとに公開された実行を検査する: ジャケットの擦り切れ、亀裂、ねじれがないか確認してください。ジャケットの小さな亀裂であっても、湿気が侵入したり（時間の経過とともにシールドが劣化します）、より大きな亀裂の始まりとなる可能性があります。
- シールドの完全性を定期的にテストする: 重要な信号アプリケーションの場合は、単純な導通テスターを使用してシールドをチェックします。測定値に一貫性がない場合は、たとえ外側のジャケットに問題がないように見えても、シールドが損傷している可能性があります。
- 小規模なタグボートには直ちに対処してください: 最近の機器の移動中にケーブルが引っ張られたりストレスがかかったりしていることに気付いた場合は、すぐに停止してケーブル管理を調整してください。小さなストレスが積み重なり、時間の経過とともに大きな障害につながります。
最終的な考え: ケーブルを保護し、システムを保護する
4 導体シールド ケーブルは、オーディオ システムの実行、工場のセンサーの制御、または小さな電力負荷の配線など、静かですが業務の重要な部分です。機械的損傷はケーブルを損傷するだけではありません。信号損失、ダウンタイム、高額な修理の原因となります。配線を計画し、適切なケーブル ハードウェアを使用し、環境に適したケーブルを選択し、定期的にチェックを行うことで、一般的な機械的故障の 90% を回避できます。
アプリケーションに合わせた信頼性の高い 4 導体シールド ケーブルをお探しの場合、またはセットアップに最適な保護アクセサリに関するガイダンスが必要な場合は、具体的な要件についてご相談ください。私たちは、環境に関係なく、システムをスムーズに実行し続けるソリューションを見つけるお手伝いをします。
参考文献
- 米国電気製造者協会 (NEMA)。 「シールドされた制御ケーブルと設置方法の規格」。 NEMA 出版物番号 WC 5-2018。
- 電気電子学会 (IEEE)。 「産業環境におけるシールドケーブルの設置に関する推奨方法」。 IEEE 標準 1100-2005。
- ケーブルオーガナイザー.com。 「産業用および商業用設置用のケーブル保護アクセサリのガイド」。 2024年。
- アンダーライターズ・ラボラトリーズ (UL)。 「シールド付き電源および制御ケーブルの規格」。 UL規格444。
